Ультразвуковые исследования
Режимы визуализации MicroFlow (MFI) и MicroFlow-HD (MFI-HD)
Визуализируйте микрососудистое русло с низкой скоростью кровотока без применения контрастных препаратов
Технология визуализации MicroFlow (MFI) обеспечивает обнаружение анатомических структур с медленным и слабым кровотоком в тканях. Технология поддерживает высокую частоту кадров и превосходное качество 2D-изображений, одновременно позволяя применять методики подавления артефактов. Опции субтракции 2D-изображений, 2D-смешивания и параллельного отображения обеспечивают универсальность визуализации.MFI-HD обеспечивает в два раза большую чувствительность и разрешение в рамках опции MFI при оценке кровотока.1 MFI-HD отлично подходит для исследований, требующих высокого разрешения и чувствительности, включая исследования головы новорожденного, кровообращения плода/плаценты, почек/брюшной полости, молочных желез, опорно-двигательного аппарата, малых органов, акушерских и гинекологических исследований.
Фильтр пространственно-временных помех
Новый пространственно-временной фильтр MFI анализирует доплеровские данные, оценивая характеристики сигнала как в пространственном, так и во временном измерении, чтобы отличить сигналы кровотока от тканевых помех. Таким образом, MFI позволяет обнаруживать кровоток с самой низкой скоростью, типичный для микрососудов, и эффективно удалять мешающие помехи тканей.
Алгоритм улучшенной визуализации сосудов
Алгоритм улучшения сосудов в MFI-HD снижает шум и улучшает обнаружение сосудов1, не вызывая эффекта размытия, который часто возникает при традиционных методах обработки изображений. Алгоритм улучшения сосудов работает совместно с акустическими импульсами, предназначенными для оптимизации чувствительности по потоку и пространственного разрешения, чтобы улучшить визуализацию с высоким пространственным разрешением.
Четыре режима отображения
MFI HD предлагает четыре режима отображения, которые основаны на использовании субтракции ткани и сравнении эхо-потоков и позволяют индивидуально настраивать изображения. Когда функция субтракции ткани включена, функция MFI ориентирована на отображение только информации о скорости потока, что обеспечивает наиболее чувствительный метод визуализации. Когда функция субтракции тканей отключена, MFI использует алгоритм согласования между тканями и скоростью потока для плавного и естественного смешивания скорости потока с информацией о тканях, тем самым предоставляя анатомический контекст визуализированной скорости потока. Дополнительное преимущество — более эффективное подавление тканевых артефактов.
Галерея изображений

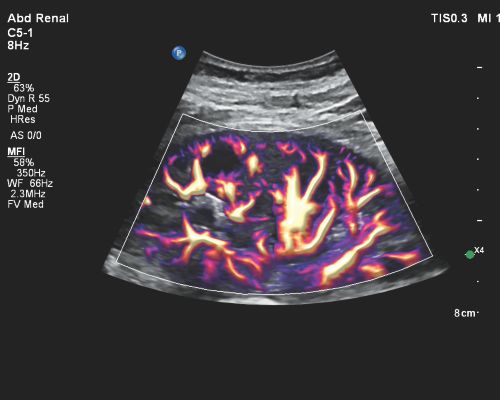

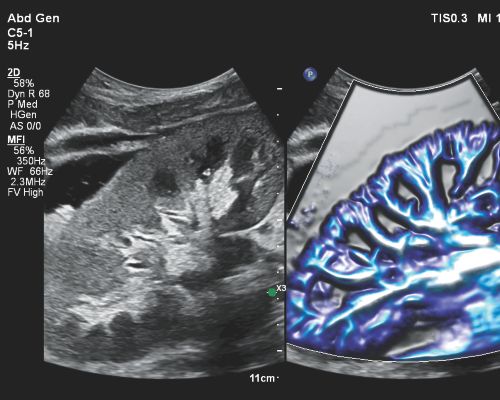

- Почки
- Голова новорожденного
- Кисты молочной железы
- Контраст-усиленное УЗИ с технологией визуализации MicroFlow (MFI) фокальной нодулярной гиперплазии

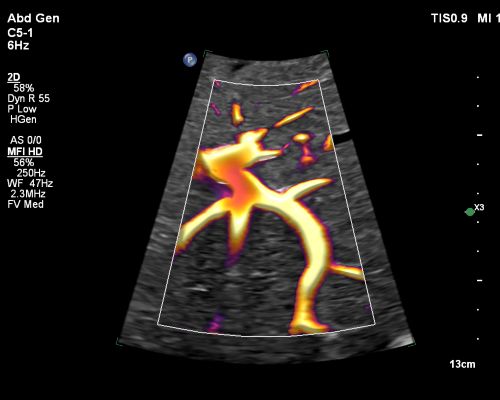

- Воротная вена
- Поверхностные структуры большого пальца кисти
- Поверхностные структуры пальца кисти
- Голова новорожденного
- MFI легочной вены и сердца плода с Flow Viewer и датчиком C5-1
- Кровоток в яичнике с MFI и датчиком C10-3v
- Визуализация перикаллозальной артерии мозга плода с помощью MFI HD и ультразвукового датчика C5-1
- Перфузия легких плода в режиме MFI HD на датчика eL18-4
- Виллизиев круг у плода с помощью MFI HD
- Венозный проток плода с помощью MFI HD
- MFI матки с Flow Viewer и датчиком C10-3v
Примечания
- Внутреннее сравнительное измерение между режимами MFI и MFI HD с использованием клинических целей и стандартной методологии измерения. Недоступно на системах Affiniti.
Важное примечание
* На основе выборки, состоящей из 21 пользователя
** На основе выборки, состоящей из 20 пользователей
