Цифровая широкополосная архитектура
Технология dStream с цифровой широкополосной архитектурой обеспечивает оцифровку сигнала прямо в катушке.
Получение высококачественных изображений с высокой скоростью возможно благодаря использованию нашей цифровой широкополосной архитектуры dStream. Оцените повышение отношения «сигнал-шум» на 40%*, а также увеличение пропускной способности благодаря использованию независимой от каналов РЧ-технологии, которая облегчает процедуру обновления. Технология dStream обеспечивает оцифровку прямо в катушке, устраняя влияние шумов, характерное для аналоговых путей передачи сигнала; это позволяет получать МР-сигнал без предварительного искажения или компрессии. Оптоволоконное соединение между катушкой и программой реконструкции изображений делает возможным широкополосную передачу данных без потерь.
Принцип работы

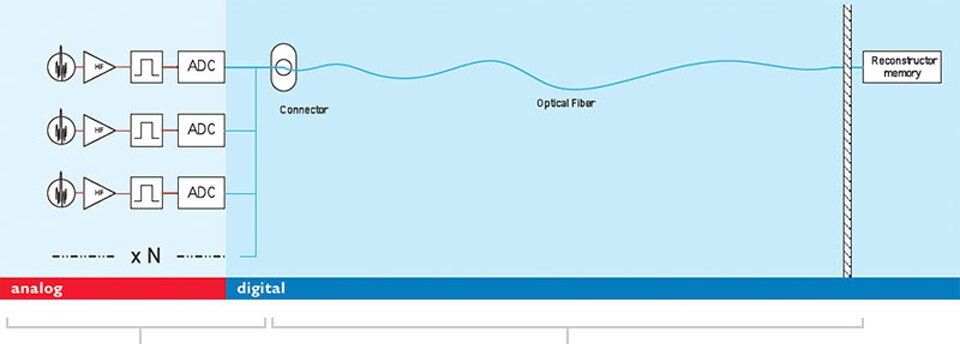

В архитектуре dStream используется метод дискретизации РЧ-сигнала DirectDigital для оцифровки: дискретизация МР-сигнала происходит напрямую, без преобразования в DC-сигнал. Это позволяет исключить все промежуточные аналоговые стадии с понижением частоты сигнала между элементом катушки и аналого-цифровым преобразователем (АЦП).
В результате получается упрощенная архитектура приема сигнала, с небольшим количеством компонентов, низким энергопотреблением, высоким соотношением сигнал/шум и динамическим диапазоном, а также улучшенной стабильностью сигнала и фазирования.
Оцифровка происходит в самой катушке. Электронные компоненты АЦП были значительно уменьшены и помещены прямо в катушку.
Один оптоволоконный кабель для любого количества РЧ-каналов заменяет собой несколько коаксиальных кабелей с сохранением качества изображений. Количество РЧ-каналов больше не зависит от технических характеристик системы.

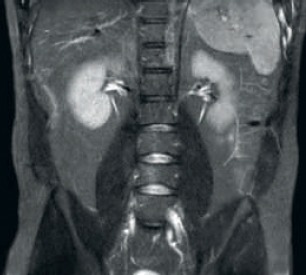

Принимающая система dStream
Результат: улучшенное соотношение сигнал/шум и разрешение изображения

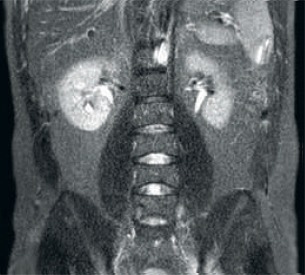

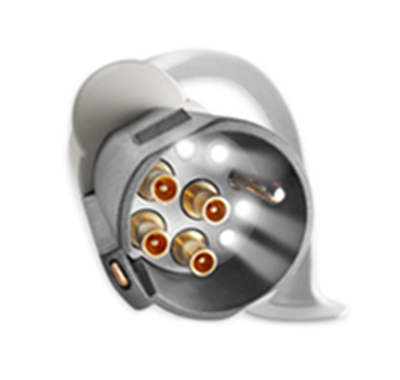

Другое принимающее РЧ-устройство
Результат: зашумленные изображения при использовании одинаковых параметров сканирования
Преимущества системы dStream
Улучшенная согласованность и качество изображений Технология приема РЧ-сигнала dStream выполняет оцифровку МР-сигнала прямо в РЧ-катушке, что позволяет увеличить соотношение сигнал/шум на 40% (макс.)* для всех изображений. Оптимизация рабочего процесса и повышение пропускной способности Задняя катушка, встроенная в деку стола, позволяет избежать дополнительных действий с ней в 60% исследований. Легкие передние катушки, соответствующие анатомическим областям, можно перемещать самостоятельно, а однокабельное соединение делает рабочий процесс проще и быстрее.
Упрощение модернизации благодаря отдельным каналам Больше нет необходимости модернизировать систему приема РЧ-сигналов для соответствия последним технологическим достижениям в области катушек. Архитектура с возможностью применения новых технологий Расширение клинических возможностей без капитальной модернизации системы для снижения расходов в течение срока службы и увеличения выгоды.
SmartPath до версии dStream
Хотя технология dStream встроена в новые МР-системы Ingenia, владельцы более старых версий систем также могут воспользоваться ее преимуществами. Обновление SmartPath до версии dStream представляет собой экономичный вариант создания МР-системы с цифровой широкополосной архитектурой; данное обновление доступно для следующих систем: • Intera 1.5T • Achieva 3.0T / 3.0T TX • Achieva 1.5T / XR

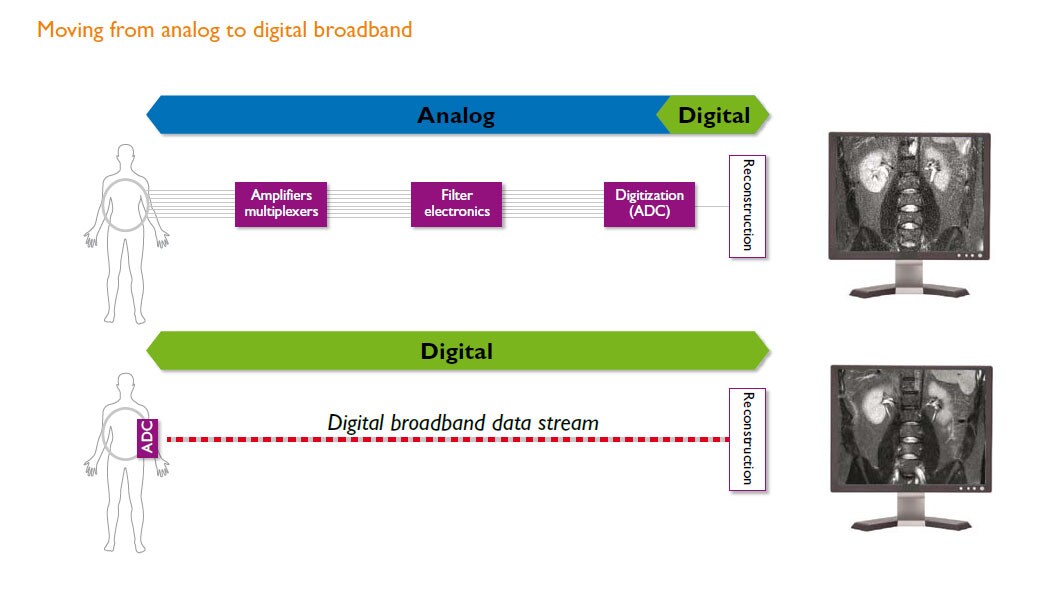

Архитектура dStream

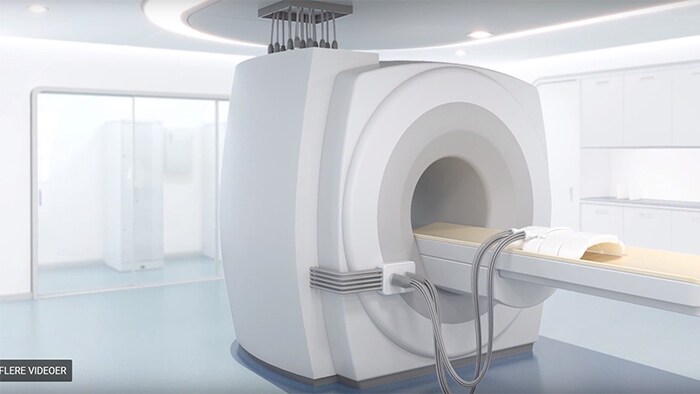

Визуальное объяснение архитектуры dStream.
Видео клиентов
*Повышение соотношения сигнал/шум в системе с технологией dStream на 40% (макс.) по сравнению с нецифровой системой Achieva
Медицинский центр Hennepin County Medical Center (HCMC) использует новейшие возможности МРТ благодаря МР-сканеру Ingenia 1.5T компании Philips и технологии dStream*.
