Забудьте о гелии!
Новая реальность выполнения МР-исследований с технологией микроциркулярного охлаждения BlueSeal

    Больше не нужно думать о проблемах, связанных с гелием!

    Магнит с технологией микроциркулярного охлаждения BlueSeal — надежное решение для движения вперед


    МРТ предоставляет медицинским организациям непревзойденные клинические возможности, однако классическая конструкция МР-сканеров с использованием гелия имеет серьезную финансовую и эксплуатационную нагрузку на учреждение1. Поэтому компания Philips разработала герметичный магнит с технологией микроциркулярного охлаждения BlueSeal, который позволяет трансформировать ваше отделение для выполнения более эффективных МР-исследований с применением технологии микроциркулярного охлаждения. Небольшая часть обычного объема гелия помещается в магнит на производстве и герметизируется на весь срок службы. Это, в свою очередь, позволяет упростить процесс установки и размещения МР-системы, обеспечить надежное выполнение работы, а также не задумываться о возможных сложностях, вызванных использованием гелия.
    Технология магнита BlueSeal компании Philips

    Может ли МРТ работать всего с 7 литрами гелия?

    Миф 1 о МР-процедурах с применением безгелиевой технологии охлаждения: ознакомьтесь с фактами

    Узнайте о преимуществах применения технологии микроциркулярного охлаждения


    Наша цель в том, чтобы вы забыли о возможных сложностях при использовании гелия в классических МР-системах, имели возможность непрерывного предоставления МР-услуг, а также не зависели от дефицитных поставок гелия.
    Забудьте о гелии
    Забудьте о гелии
    Простота размещения, низкие затраты
    Простота размещения, снижение затрат на эксплуатацию
    На пути к бесперебойным МР-процедурам
    На пути к бесперебойным МР-процедурам

    Забудьте о гелии

    Высокоэффективная технология микроохлаждения

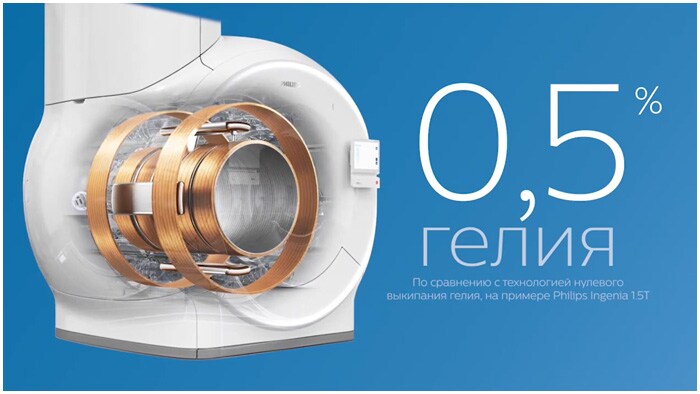

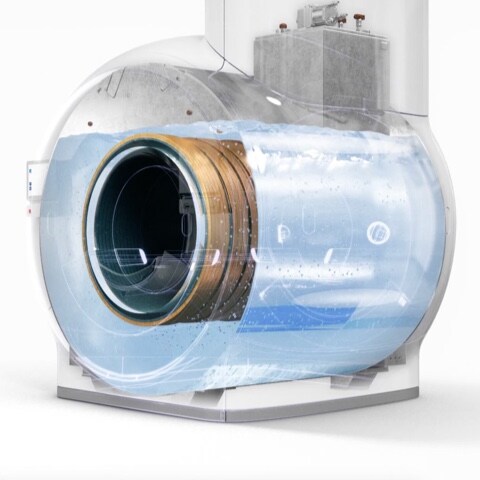

    В новом магните BlueSeal компании Philips применяется технология микроциркулярного охлаждения, работающая всего на 7 литрах жидкого гелия по сравнению с 1500 литрами в стандартных магнитах1. Такой малый объем гелия помещается в магнит и герметизируется на этапе производства, и остается в герметичном состоянии до конца срока службы магнита. Таким образом, удается снизить количество длительных и дорогостоящих

    простоев в работе кабинета МРТ, происходящих в результате непредвиденных ситуаций, связанных с утечкой гелия. А также полностью исключить категорию расходов, необходимых для восполнения объема гелия в магните.

    «У нас не будет проблем с пополнением объемов гелия до конца срока службы аппарата, поэтому мы можем просто забыть о нем. Это позволит нам сэкономить и стать более экологичной организацией».



    Доктор Мария дель Мар Травьесо (Marίa del Mar Travieso), глава отделения радиологии, больница Hospitales San Roque, Испания

    Простота размещения,  снижение затрат на эксплуатацию

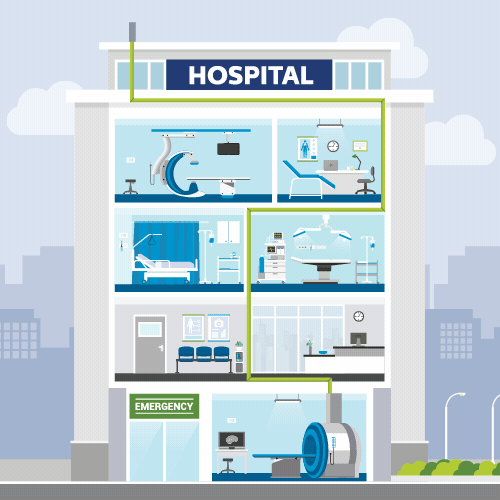

    Размещение классического магнита

    Откажитесь от квенч-трубы



    В конструкции классического магнита, в соответствии с требуемыми мерами безопасности, должна присутствовать длинная труба – квенч-труба, которая используется для выведения гелия во внешнюю среду в случае необходимости экстренного размагничивания. Магнит с технологией микроциркулярного охлаждения BlueSeal не требует установки квенч-трубы, благодаря специальному резервуару малое количество гелия остается внутри МРТ2. Таким образом значительно уменьшаются затраты на установку новых систем.

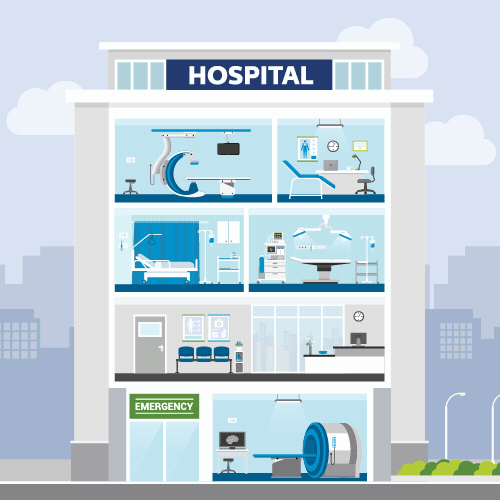

    Размещение магнита BlueSeal
    Размещайте МР-систему, где Вам удобно!

    Минимальное требование к размещению МР-системы составляет 3700 кг, при этом система BlueSeal примерно на 900 кг легче по сравнению с системой предыдущего поколения1. Как результат, процесс размещения системы может быть значительно упрощен, объем работ, связанных с напольным покрытием, может быть уменьшен, а также общие затраты на установку могут стать ниже.

    На пути к бесперебойным МР-исследованиям

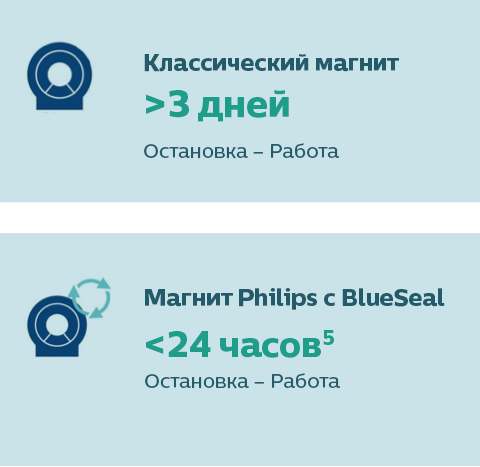

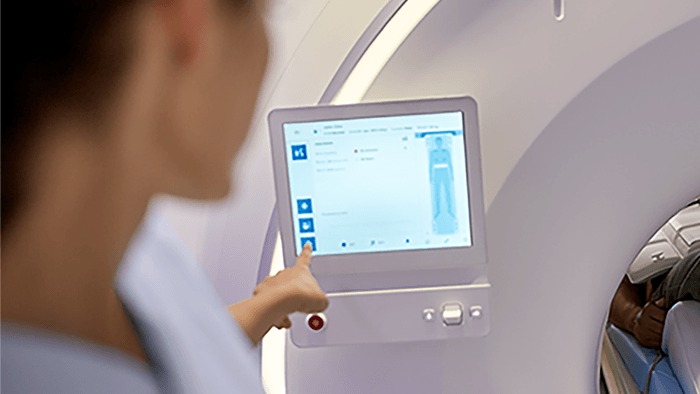

    Магнит с технологией микроциркулярного охлаждения BlueSeal является первым магнитом Philips, управляемым с помощью искусственного интеллекта (ИИ) с целью поддержки набора функций под названием EasySwitch. К примеру, в случае попадания объекта в туннель магнита магнитное поле системы с технологией микроциркулярного охлаждения BlueSeal можно отключить на консоли. После устранения проблемы специалист медицинского учреждения либо инженер компании Philips4 сможет активировать магнит и восстановить магнитное поле (менее, чем за 24 часа), минимизировав простой в рабочем процессе.

    «В случае крупного бедствия, например землетрясения, мы можем повторно запустить данные аппараты в относительно короткие сроки; это делает их идеальным решением также с точки зрения управления рисками медицинского учреждения».



    Профессор Хашимото (Hashimoto), больница Tokai University Hospital, Япония

    На пути к бесперебойным МР-процедурам

    Часто задаваемые вопросы о магните с технологией микроциркулярного охлаждения BlueSeal

    Если квенч-труба не требуется, каким образом осуществляется регуляция давления?
    В случае внезапной потери магнитного поля температура сверхпроводящих катушек увеличится, а давление повысится до среднего значения, которое является полностью контролируемым. Значение давления будет в четыре раза ниже по сравнению со значением, применяемым при заполнении на стадии производства (при комнатной температуре). Конструкция магнита позволяет выдержать данные настройки и также соответствует требованиям стандартов ASME и PED, описывающих емкости под давлением.
    Помимо установки и размещения, каким образом магнит Philips с технологией микроциркулярного охлаждения BlueSeal может облегчить выполнение процедур, обеспечивающих безопасную работу на месте эксплуатации системы?

    В рамках международного стандарта IEC 60601-2-33 описываются конкретные требования для обеспечения безопасной работы оборудования МРТ, используемого для постановки медицинского диагноза. Поскольку в магните BlueSeal используется дозированное количество гелия, находящегося в герметичной системе охлаждения, в случае потери поля утечка гелия невозможна. В результате приведенные далее требования стандарта IEC неприменимы, что значительно облегчает выполнение процедур, обеспечивающих безопасную работу на месте эксплуатации:

    • ОТСУТСТВИЕ необходимости в поставках жидкого криогенного вещества, например, для процедур, выполняемых после выделения газа, либо в качестве меры предосторожности при возможной нехватке кислорода.
    • ОТСУТСТВИЕ необходимости в соответствующих мерах безопасности при непредвиденном отключении магнитного поля, например, в рамках плана действий в экстренных ситуациях.
    Каково влияние новой технологии, основанной на дозированном количестве используемого гелия, на свойства клинического процесса?
    Имеющиеся в результате показатели производительности магнита являются одними из лучших среди магнитов Philips и отличаются однородностью (≤ 0,9 ppm, при DSV 45 см), высокой линейностью градиентов (амплитуда 45 мТл/м, скорость нарастания 200 Тл/м/с) и отличным полем обзора (55 см).
    В случае непредвиденной ситуации с участием пациента сколько времени понадобится для постепенного снижения напряженности магнита? И как данный процесс будет отличаться от контролируемого постепенного снижения напряженности?
    В случае непредвиденной ситуации система начнет постепенно снижать напряженность сразу же после нажатия кнопки экстренного отключения магнитного поля. Восстановление рабочего состояния системы займет < 3 дней. В случае попадания объекта в туннель магнита (инъектора, инструмента для выполнения чистки и пр.) постепенное снижение напряженности будет выполняться в течение 1 часа в условиях эксплуатации на консоли оператора. Восстановление рабочего состояния займет < 1 дня. В системе охлаждения весь имеющийся объем гелия перейдет в газообразное состояние и будет находиться в полностью герметичной системе. При повышении температуры гелия криокомпрессор охладит магнит до <4 К.

    Хотите узнать, каким образом данное современное решение может усовершенствовать МР-исследования в вашем учреждении?


    Свяжитесь с нами, и один из наших специалистов поможет вам перейти к более устойчивому и эффективному выполнению предлагаемых вами МР-процедур.

    Узнайте все о магните Philips c технологией микроциркулярного охлаждения BlueSeal

    МР-исследования с применением безгелиевой технологии охлаждения являются животрепещущей темой для обсуждения в кругу специалистов по МРТ. Узнайте больше о том, каким образом технология BlueSeal работает, а также ознакомьтесь с последними обзорами специалистов в данной области.

    Брошюра

    Загрузить брошюру о магните c BlueSeal

    Видео об установке

    Посмотрите видео об установке в больнице Nepean Hospital

    История клиента

    Узнайте, как институту MCVI удается улучшить качество МРТ.

    Откройте для себя новую реальность выполнения МРТ

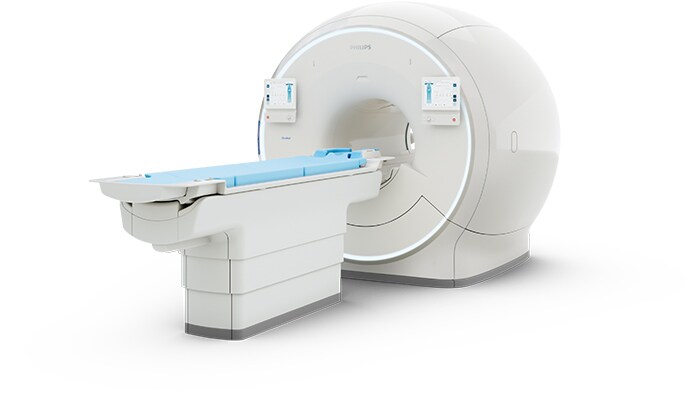

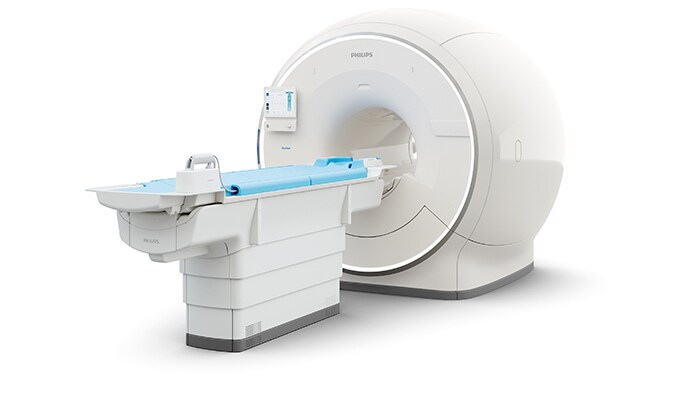

    МР-сканер Ingenia Ambition 1.5T


    Первый безгелиевый МР-сканер Philips, который обеспечивает отличительные для компании Philips качества: непревзойденную скорость, надежность клинического процесса, комфорт пациента и спокойствие в рамках МР-исследований, выполняемых с применением безгелиевой системы охлаждения1
    *

    Если вы заинтересованы в приобретении медицинского оборудования, пожалуйста, заполните форму ниже

    * Обязательное поле
    *
    *
    *
    *
    *
    *
    *
    *
    *
    Пожалуйста, укажите информацию, которая Вам необходима.
    We work with partners and distributors who may contact you about this Philips product on our behalf.
    *
    *

    Final CEE consent

    1. По сравнению с магнитом Ingenia 1.5T ZBO.

    2. Даже в редких случаях, когда магнит теряет герметичность, несущественное количество выделяющегося гелия не оказывает серьезного влияния на концентрацию кислорода в помещении.

    3. На трехмерных изотропных изображениях костно-мышечной системы (3D MSK VIEW), по сравнению с изображениями, полученными с помощью сканеров Philips без применения технологии Compressed SENSE.

    4. Требуется соответствующее сервисное соглашение.

    5. Обычно 1 или 2 рабочих дня. Зависит от причины отключения оборудования и магнитного поля, сервисного соглашения и условий места размещения. Поле магнита Philips с технологией микроциркулярного охлаждения BlueSeal можно вывести из эксплуатации и повторно восстановить в течение не более16 часов; данный процесс будет включать автоматическое постепенное снижение напряженности поля, период остывания системы, постепенное нарастание напряженности поля, проверку шиммирования, калибровки, финальные проверки (на основе внутренних испытаний). После выполнения контролируемого постепенного снижения напряженности может потребоваться шиммирование магнита.

    6. РУ № РЗН 2019/9428 Система магнитно-резонансной томографии Ingenia Ambition с принадлежностями
