SWIp - основы и клинические применения изображений, взвешенных по магнитной восприимчивости.

Header Quote:

“Методика SWIp, позволяющая выявлять внутрисосудистую венозную деоксигенированную кровь и экстраваскулярные продукты распада крови, по праву является неотъемлемой частью протоколов визуализации при острой травме и сосудистой патологии центральной нервной системы, в том числе как часть первичной диагностики при невозможности выполнения исследования с применением внутривенных контрастных препаратов. Наш опыт показал, что SWIp в сочетании с современными методами ускоренного сбора данных может использоваться в составе рутинного протокола исследования, как у взрослых, так и у детей, без существенного увеличения продолжительности сканирования”.



Мельников Илья Андреевич,

к.м.н., заведующий отделением магнитно-резонансной и компьютерной томографии НИИ Неотложной Детской Хирургии и Травматологии



KOL’s photo:

A person with a beard Description automatically generated with medium confidence

Main picture:







































Магнитно-резонансная томография (МРТ) играет важную роль в диагностике неврологических заболеваний. Классические последовательности, применяемые в клинической практике, отражают такие ключевые параметры тканей, как: времена релаксации T1, T2 и T2*, измеряемый коэффициент диффузии и протонную плотность. Широко применяются последовательности, взвешенные по T1 и T2, инверсия-восстановление с подавлением воды (FLAIR) и диффузионная МРТ (рис. 1). [In a light blue box with fig.1 (рис.1), above fig.1]





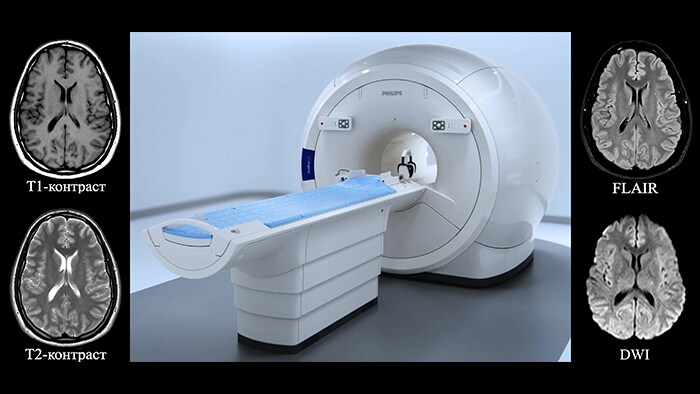

Рис. 1. Распространённые взвешенности изображений МРТ.



В настоящее время также активно развиваются методики для оценки магнитной восприимчивости, которая отражает содержание магнетиков в биологических тканях. К этим методам относятся изображения, взвешенные по магнитной восприимчивости (Susceptibility weighted imaging with phase enhancement, SWIp) и количественное картирование магнитной восприимчивости (Quantitative susceptibility mapping, QSM). Эти сравнительно новые типы взвешенности значительно отличаются от вышеупомянутых методик и обладают высокой чувствительностью к магнитной восприимчивости, даже по сравнению с последовательностями, взвешенными по T2* [1]. Количественное картирование магнитной восприимчивости чаще всего используется для определения содержания железа в базальных ганглиях на фоне нейродегенеративных заболеваний [2], в то время как изображения, взвешенные по магнитной восприимчивости, нашли более широкое клиническое применение.



Физические основы получения изображений, взвешенных по магнитной восприимчивости:



Вещества, обладающие магнитными свойствами, будучи помещенными во внешнее магнитное поле B0, изменяют его значение на величину ∆B=∆χ* B0 за счет того, что магнитная восприимчивость магнетиков и окружающих тканей отличается на ∆χ. Вещества, для которых ∆χ<­0 (например ферритин и гемосидерин) являются парамагнитными и увеличивают значение магнитного поля. Для диамагнетиков (кальций) ∆χ>0, локальное значение поля уменьшается. Так как частота прецессии протонов пропорциональна величине внешнего магнитного поля, между протонами в областях с раз­­­личным содержанием магнетиков накапливается разность фаз [3].



принципиальное преимущество метода SWIp по отношению к T2*-взвешенным изображениям - использование фазовых данных для повышения первоначального контраста магнитудных изображений. [Blue text as a separate quote inside a dark blue box]



Присутствие парамагнитных веществ будет приводить к появлению областей с отрицательным значением фазы, диамагнитных – с положительным. Значение накопленной фазы регистрируется на так называемых фазовых изображениях, которые используются для создания изображений, взвешенных по магнитной восприимчивости.

Вне зависимости от знака фазы происходит дефазировка протонов и спад сигнала, поэтому на обычном, магнитудном изображении, области, содержащие пара- и диамагнетики, гипоинтенсивны. На фазовых же изображениях отложения железа гипоинтенсивны, в то время как кальцификации гиперинтенсивны, что может быть крайне полезно при диагностике.



Получение изображений, взвешенных по магнитной восприимчивости: импульсная последовательность



SWIp использует последовательность мультиградиентного эха (рис.2) с малым значением угла переворота (FA) и короткими временами повторения (TR) и первого эха (TE). Для достижения оптимального контраста эффективное время эхо - около 40 мс для 1.5 Тл и 20 мс на 3 Тл [4]. Количество эхо-сигналов за один TR ограничено T2* спадом сигнала и, как правило, составляет 3-4; использование нескольких эхо позволяет улучшить отношение сигнал/шум. [In a light blue box with fig.2 (рис.2), above fig.2]

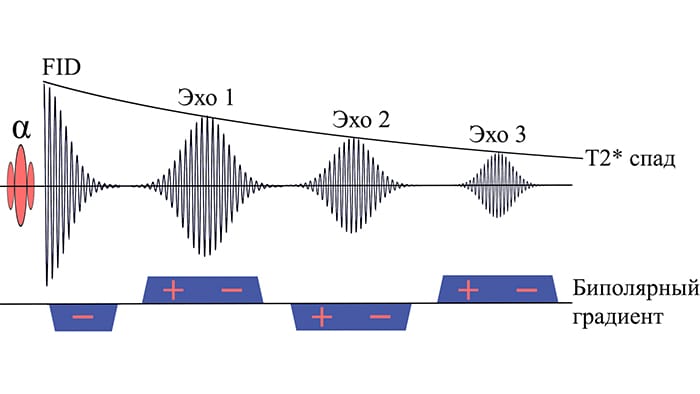

Рис. 2. Импульсная последовательность мультиградиентного эха. Как и в случае с классической последовательностью градиентного эха дефазировка (-) и рефазировка (+) протонов осуществляется приложением биполярного градиента.



При этом высокий контраст сосудов на ранних эхо достигается благодаря феномену времени пролета (втеканию в срез протонов с высокой продольной намагниченностью, дающих высокий сигнал), в то время как контраст поздних эхо обусловлен в основном накопленной разностью фаз, которая отражает содержание магнетиков в тканях [5].



Ключевая черта последовательности SWIp – переключение полярности градиента магнитного поля [6], призванное скомпенсировать разность фаз, возникающую между стационарными и подвижными протонами. Под действием градиента неподвижные протоны накапливают фазу, пропорциональную времени приложения градиента и его амплитуде. Как следствие, использование одинаковых градиентов с разными знаками не приведет к изменению фазы неподвижных протонов (рис.3, слева).

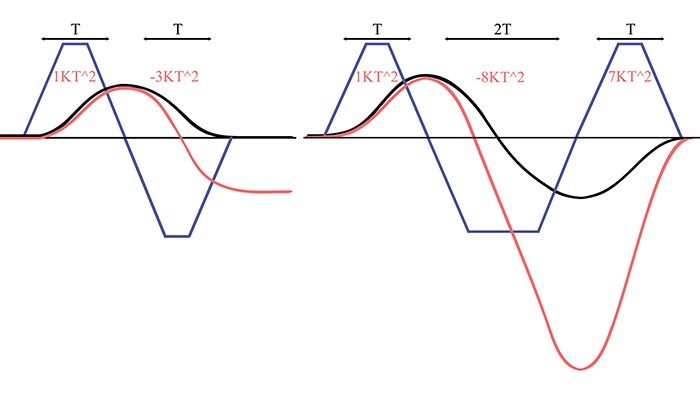

Рис. 3. Перефазировка моментов градиента нулевого порядка (слева) и первого порядка (справа). Розовым отмечены значения фазы, который приобретают подвижные протоны под действием каждого градиента (отмечены синим). Перефазировка моментов градиента первого порядка сводит на нет разность фазы стационарных (черная линия) и подвижных (розовая линия) протонов. Указаны только считывающие градиенты.



Фаза движущихся же протонов пропорциональна квадрату времени приложения градиента [7]. Как видно на левой части рисунка 3, между подвижными и стационарными протонами накапливается разность фаз - происходит дефазировка протонов, вызывающая спад сигнала и артефакты потока. Для их предотвращения в последовательности SWIp используется видоизменный вид градиента (рис.3, справа), компенсирующий возникновение разности фаз и дефазировку.



На рисунке 4 представлена схематичная диаграмма импульсной последовательности некогерентного градиентного эха, в которой вышеописанный принцип компенсации разности фаз между протонами реализован вдоль каждой из трех осей пространственного кодирования. Градиент частотного кодирования также используется для считывания эхо-сигнала и градиентного искажения остаточной продольной намагниченности в конце каждого TR. [In a light blue box with fig.4 (рис.4), to the left of fig.4]

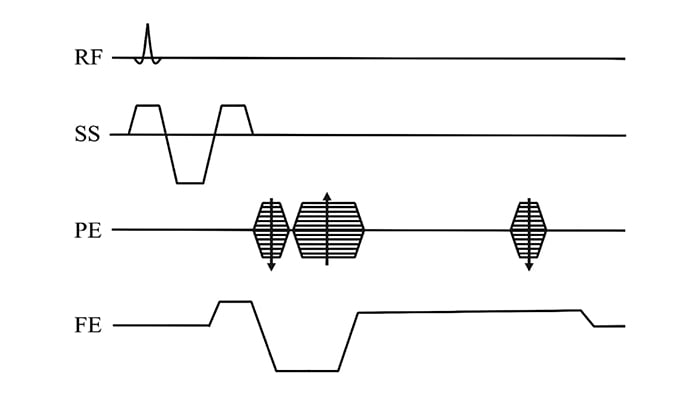

Рис. 4. Импульсная последовательность некогерентного градиентного эха с перефазировкой моментов градиента первого порядка для снижения артефактов потока. Вдоль каждой из трех осей используется сбалансированная форма градиента. RF – радиочастотный импульс, SS – градиент выбора среза, PE – градиент фазового кодирования, FE – градиент частотного кодирования.





Получение изображений, взвешенных по магнитной восприимчивости: алгоритм реконструкции изображений



При сканировании получают обычное, магнитудное изображение, обладающее смешенным контрастом, а также фазовое, яркость пикселей которого зависит от накопленной протонами разности фаз, лежащей в пределе от -180o до 180o.

Фазовое изображение подвергается действию высокочастотного фильтра, который исключает компоненты с низкой пространственной частотой, что уменьшает вклад неоднородностей внешнего магнитного поля и неоднородностей, возникающих на границе между воздухом и тканями.



Отфильтрованное фазовое изображение не только используется для дальнейшего процесса реконструкции, но и сохраняется для использования в диагностических целях наряду с финальным SWI изображением. Затем на основании обработанного фазового изображения строится фазовая маска (рис.5), которая ставит каждому значению накопленной разности фаз в соответствие число от 0 до 1 – значение фазовой маски. [In a light blue box with fig.5 (рис.5), to the right of fig.5]

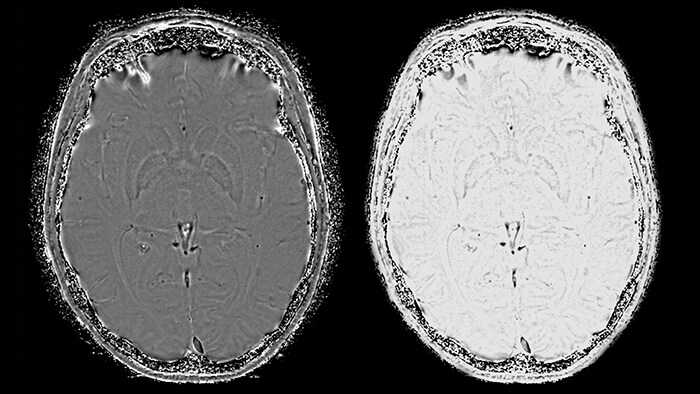

Рис. 5. Отфильтрованное фазовое изображение (слева) и пример фазовой маски (справа)



SWI изображения получают путем многократного (3-4) умножения фазовой маски на магнитудное изображение. При этом сигнал от областей с фазой, соответствующей малому значению фазовой маски, будет наиболее подавлен, а области со значением фазовой маски 1 не будут подавлены вовсе, что значительно повысит первоначальный контраст.

Фазовая маска позволяет увеличить контраст лишь областей, содержащих парамагнетики (для лучшей визуализации вен, микрокровоизлияний и пр.), или же только диамагнитных областей, соответствующих отложению кальция. В первом случае интересующие нас значения фазы отрицательны, поэтому значение маски f в точке х рассчитывается следующим образом [8]:



Diagram Description automatically generated



Умножение этой маски на магнитудное изображение никак не повлияет на области с положительной накопленной фазой, но повысит контрастность областей с повышенным содержанием парамагнитного железа.



Конечный результат последовательности SWIp – SWI- и отфильтрованное фазовое изображение (рис. 6), обладающие уникальным контрастом, при этом первое отражает как локальные изменения магнитной восприимчивости тканей, так и значение амплитуды МР-сигнала. Таким образом, принципиальное преимущество метода SWIp по отношению к T2*-взвешенным изображениям - использование фазовых данных для повышения первоначального контраста магнитудных изображений. Это обуславливает более высокую диагностическую ценность этой методики по сравнению с T2* последовательностями [9].

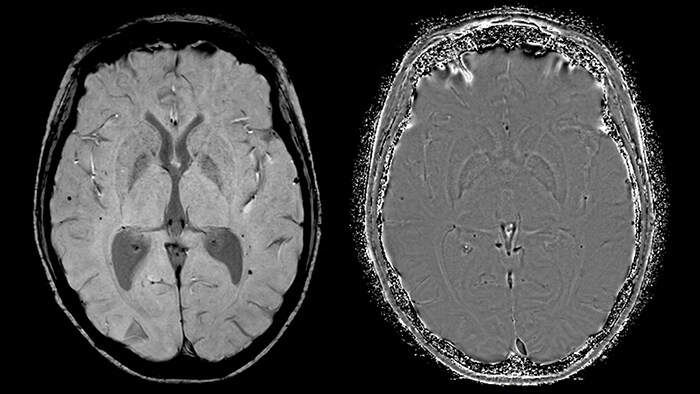

Рис. 6. SWI изображение (слева) и отфильтрованное фазовое изображение (справа).



Как правило, для просмотра этих изображений применяется метод проекции минимальной интенсивности (Minimum intensity projection, mIP). Используется информация из срезов в определенном объеме толщиной до 10 мм [10], причем для построения mIP из каждого среза выбираются наименее интенсивные области. Такой способ отображения SWI изображений упрощает визуализацию гипоинтенсивных структур, таких как парамагнитные вены. [In a light blue box with fig.7 (рис.7), above fig.7]



­

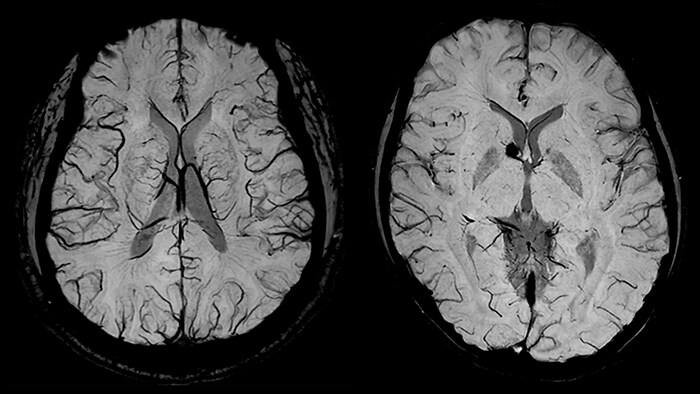

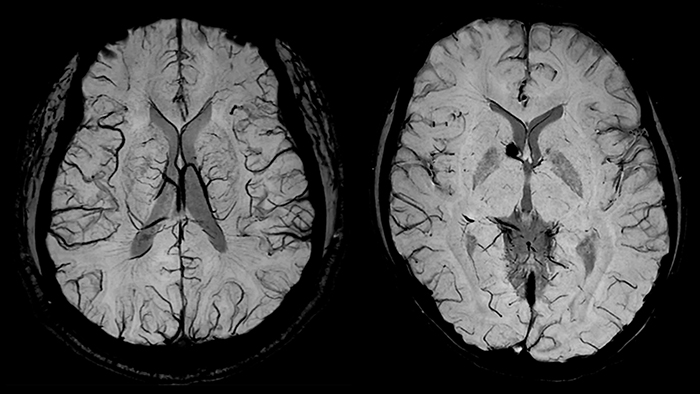

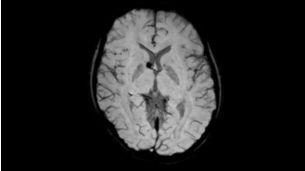

Рис. 7. Проекции минимальной интенсивности SWI изображений.



Клинические применения метода SWIp



Диффузное аксональное повреждение головного мозга

SWIp активно используется для визуализации точечных кровоизлияний в глубоком подкорковом белом веществе, которые сопровождают диффузные аксональные повреждения головного мозга. Клинический прогноз зависит от числа кровоизлияний, а недавнее исследование [11] выявило связь между кровоизлияниями в ряде глубоких подкорковых областей головного мозга и повышенной вероятностью нарушения исполнительных функций у подростков. Таким образом, остро стоит необходимость обнаружения и точной локализации церебральных микрокровоизлияний [12]. Эти точечные патологические изменения не столь заметны при использовании традиционных методик МРТ-визуализации (рис.8).

Использование фазовой информации обуславливает более высокий контраст кровоизлияний на SWI изображениях, как следствие, даже чувствительные к неоднородностям поля T2* последовательности уступают SWI изображениям по чувствительности при диагностике диффузных аксональных повреждений [13].





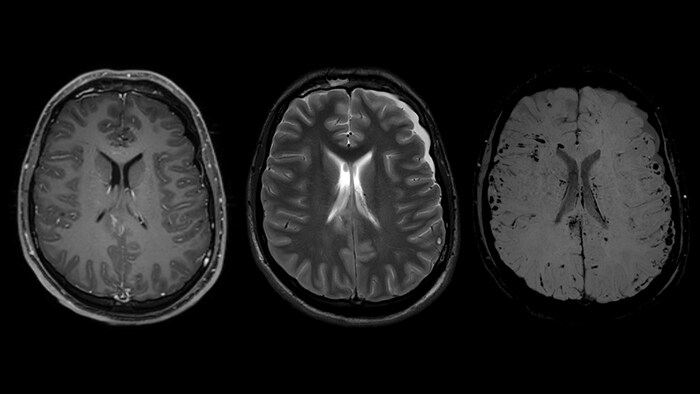

Рис. 8. Диффузно-аксональные повреждения 3 степени у 17-летнего ребенка. Слева-направо: T1-взвешенное, T2*-взвешенное и SWI изображение. На SWI изображениях четко видно большее число очагов поражений.

(Изображения предоставлены сотрудниками НИИ Неотложной Детской Хирургии и Травматологии, г. Москва)



Церебральный ишемический инсульт

В настоящее время основная цель терапии ишемического инсульта – ткани, находящиеся в состояние гипоксии вследствие локального нарушения кровоснабжения. Эта так называемая область ишемической полутени (пенумбры), содержит ишемизированные, но еще жизнеспособные ткани. В связи с этим для улучшения исхода заболевания крайне важна своевременная диагностика и раннее начало лечения. Для определения области пенумбры традиционно применяется комбинация двух МРТ методик: диффузионно-взвешенные изображения (Diffusion-weighted imaging, DWI) и перфузионно-взвешенные изображения (Perfusion-weighted imaging, PWI). Ишемическая полутень соответствует области перфузионно-диффузионного несоответствия патологических зон на DWI и PWI изображениях [14].



Исследование Bhattacharjee et al. [15] показало, что комбинация DWI и SWI изображений позволяет точно определить область пенумбры благодаря высокому эндогенному контрасту расположенных в ней вен. Так как ишемический инфаркт сопровождается повышенным значением фракции экстракции кислорода, концентрация парамагнитного дезоксигемоглобина в этих венах увеличивается [16]. Как следствие, на SWI изображениях вены в области пенумбры гипоинтенсивны, что указывает на ишемизированные жизнеспособные ткани. [In a blue box with fig.9 (рис.9), to the left of fig.9]

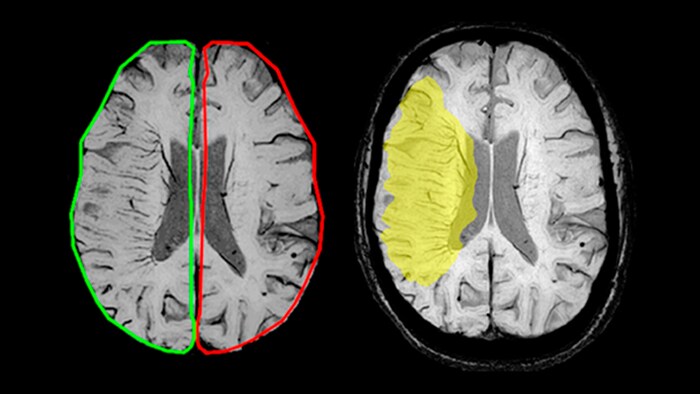

Рис. 9. Слева - SWI изображение, зеленым отмечено полушарие с большим числом гипоинтенсивных вен, в котором произошел инсульт, справа – область пенумбры, наложенная на SWI изображение



Согласно результатам вышеупомянутой работы, DWI-SWI столь же эффективен, как PWI-DWI, и позволяет сократить времена сканирования на 17%. К другим ключевым преимуществам использования методики SWIp в сочетании с DWI (в качестве альтернативы PWI) относится способность изображений, взвешенных по магнитной восприимчивости, визуализировать вены, в то время как PWI лучше отражает артерии [15]. Столь же важна возможность проведения исследования без введения контрастных агентов, что особенно существенно в случае с пациентами детского возраста и пациентами с нарушением функции почек [17].



Визуализация кавернозных ангиом и венозных аномалий развития в головном мозге

Методика SWIp также нашла применение в обнаружении венозных мальформаций в головном мозге, приводящих к уменьшению скорости локального тока крови, а также утечкам кровеносных сосудов. Парамагнитные свойства гемосидерина и дезоксигемоглобина, а также изменение концентрации окси- и дезоксигемоглобина обуславливают высокий контраст кавернозных ангиом и венозных аномалий развития на SWI изображениях.



Sparacia et al. показали [18], что изображения, полученные благодаря методике SWIp на МР-томографе Achieva 1.5 Тл, демонстрируют более чем в 2.5 раза больше кавернозных ангиом, чем T2*-взвешенные изображения. При этом авторы отмечают больший размер и более высокую четкость очагов поражения на SWI изображениях, что позволяет выявлять незаметные на T2* изображениях очаги и способствует более точной постановке диагноза.

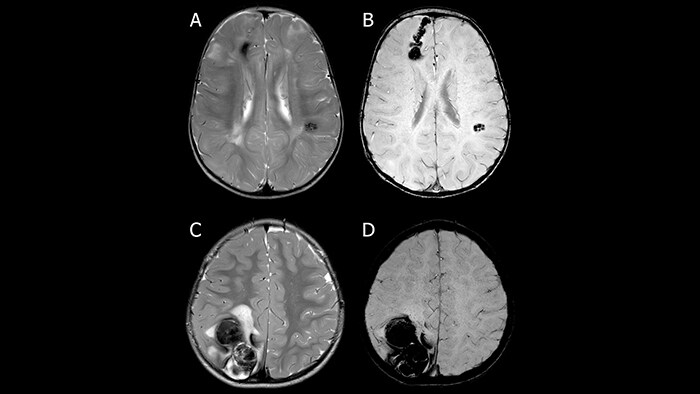

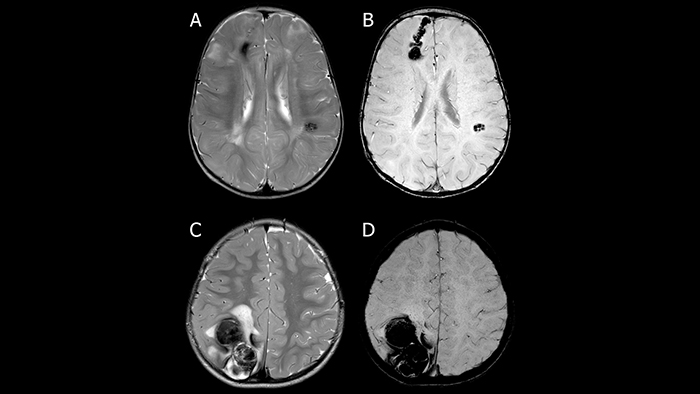

Рис. 10. Кавернозные ангиомы у 1-летнего (A, B) и 3-летнего ребенка (C, D) на T2*-взвешенных изображениях (A, C) и SWI изображениях (B, D). SWIp позволяет более точно определять размер и положение каверном, при этом на B видны каверномы, незаметные на T2* изображении.

(Изображения предоставлены сотрудниками НИИ Неотложной Детской Хирургии и Травматологии, г. Москва)







A close-up of the back and the back of the brain Description automatically generated with medium confidenceВенозные аномалии развития - самый распространенный вид аномалий сосудистой системы в головном мозге. ВАР связаны с повышенной вероятностью церебральных кровоизлияний и ишемического инсульта [19]. В связи с этим неинвазивная визуализации ВАР играет важную роль в клинической практике.

[Fig.10 and 11 (рис.10 and рис.11) in the same dark blue box along with their descriptions; red text is to the right of fig.10, yellow text is to the left of fig.11]



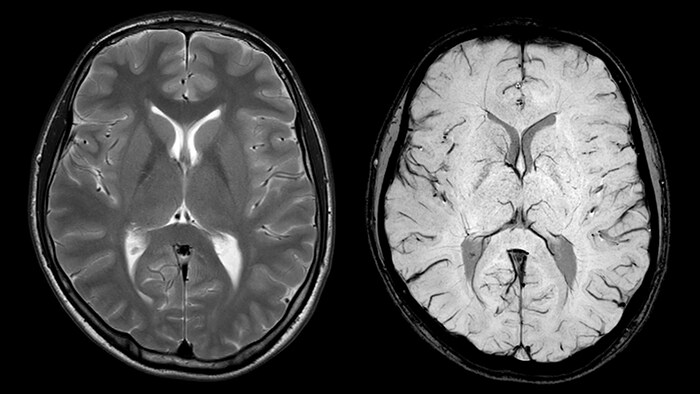

Рис. 11. Венозные аномалии развития у 16-летнего ребенка на T2*-взвешенном изображении (слева) и SWI изображении (справа). Контраст вен значительно выше при использовании SWIp.

(Изображения предоставлены сотрудниками НИИ Неотложной Детской Хирургии и Травматологии, г. Москва)





Нейродегенеративные заболевания

Было показано, что ряд нейродегенеративных заболеваний (в том числе болезни Альцгеймера и Паркинсона) сопровождаются повышенным накоплением железа в сером веществе головного мозга [20,21]. Так, в случае с болезнью Паркинсона, концентрация железа в отдельных структурах головного мозга на 80% выше, чем в норме [22].

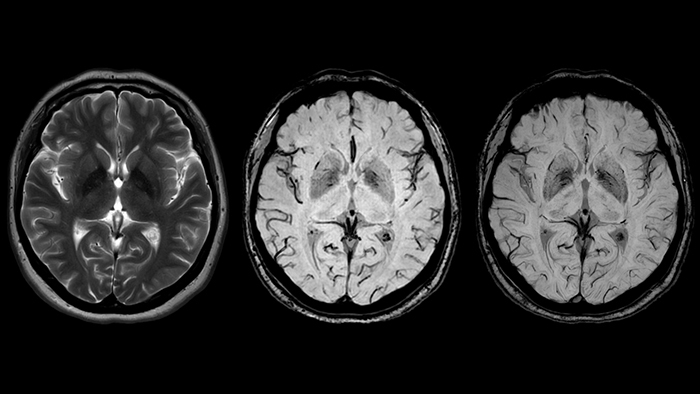

Крупные отложения железа в виде ферритина и гемосидерина ускоряют T2* спад сигнала из-за сильных локальных неоднородностей магнитного поля, что приводит к сигналу меньшей интенсивности на магнитудном изображении. Помимо этого, разность фазы, которая накапливается в железосодержащих структурах, обеспечивает высокий контраст на фазовом изображении. [In a light blue box with fig.12 (рис.12), above fig.12]



A picture containing coin Description automatically generated



Рис. 12. Гипоинтенсивный сигнал бледных ядер, соответствующий отложениям железа у 46-летней женщины с нейродегенерацией с накоплением железа в мозге. Слева-направо: T2* изображение, VenoBOLD и SWI-изображение. Заметно более высокое пространственное разрешение SWIp по сравнению с VenoBOLD.

(Изображения предоставлены сотрудниками НИИ Неотложной Детской Хирургии и Травматологии, г. Москва)



Таким образом, метод SWIp очень эффективен для оценки содержания железа - структуры с его повышенным содержанием будут значительно выделяться по отношению к окружающим тканям. Как следствие, SWIp нашел применение в диагностике нижеприведенных нейродегенеративных заболеваний.



Болезнь Паркинсона

Идиопатическая болезнь Паркинсона (БП), вызванная прогрессивной потерей дофаминергических нейронов в черной субстанции головного мозга, является самым распространенным нейродегенеративным заболеванием. Нигросомы – небольшие группы дофаминергических клеток, в которых наиболее активно протекают процессы нейродегенерации. В диагностике особое внимание уделяется нигросоме-1, содержащей наибольшее количество дофаминергических нейронов. В норме на SWI изображениях она является гиперинтенсивной за счет низкого содержания в ней железа [23] - черная субстанция по форме напоминает хвост ласточки (рис.13, слева).

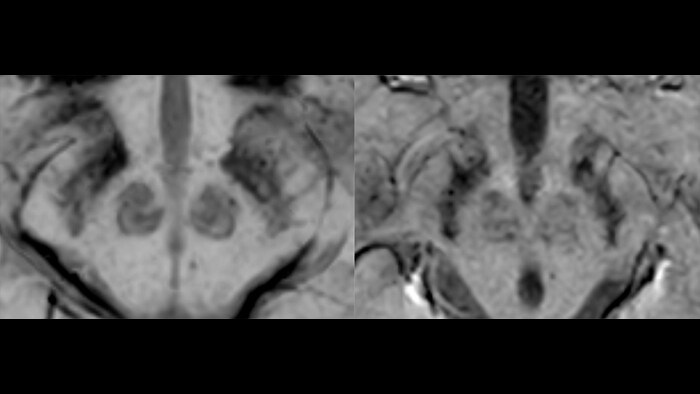

Рис. 13. Вид черной субстанции на SWI изображении, слева - прослеживающийся “хвост ласточки” (норма, нигросома-1 наблюдается в обоих полушариях), справа - нигросома-1 не видна ни в одном полушарии.

(Изображения предоставлены сотрудниками НИИ Неотложной Детской Хирургии и Травматологии, г. Москва)





БП сопровождается накоплением железа в нигросоме-1 и снижением сигнала от этой области, “хвост ласточки” изменяется на “запятую” (рис.13, справа), что является маркером данного заболевания [24]. Недавнее исследование Zorzenon et al., использовавшее МР-томограф Achieva 3 Тл, с участием 62 пациентов и здоровых добровольцев показало эффективность использования этого маркера: чувствительность и специфичность составили 91% и 88% соответственно. Более того, значение коэффициента Каппа Коэна, который описывает соглашение между результатами различных экспертов, для SWIp выше, чем у T1- и Т2-взвешенных изображений. Норме соответствовал случай, когда отчетливо видна хотя бы одна из нигросом-1, положительный же диагноз ставился, если нигросома-1 не наблюдалась в одном или обоих полушариях [25].

В исследовании Zhao et al. [26] аналогичная методика использовалась для разделения пациентов с БП и сосудистым паркинсонизмом (СП). БП и СП имеют схожую клиническую картину, однако в силу различной скорости развития патологий для эффективной терапии необходимы маркеры, уникальные для одного из этих заболеваний [27]. Последовательность SWIp может стать одним из основных методов дифференциальной диагностики БП и СП. Так, в вышеупомянутой работе точность и специфичность определения БП по гипоинтенсивности нигросомы-1 (что соответствует отсутствию “хвоста ласточки”) составила 93% и 92%.



Дифференциальная диагностика атипичного паркинсонизма

Наряду с прогрессирующим супрануклеарным парезом (ПНП) и деменцией с тельцами Леви (ДТЛ) множественная системная атрофия (МСА) относится к самым распространенным формам атипичного паркинсонизма. Более высокий темп нейродегенерации, которым сопровождаются данные заболевания, а также тот факт, что стандартные методы терапии БП не всегда эффективны в случае с ПНП и МСА, обуславливают необходимость их точной дифференциальной диагностики [28]. Стриатонигральная дегенерация (СНД) – одна из форм МСА и вызывает повышенное накопление железа в заднелатеральной скорлупе, которое не так заметно в ПНП и БП. Таким образом, ярко выраженный спад сигнала от этой области на SWI изображениях является маркером СНД. В своей работе Yoon et al. [29] использовали МР-томограф Achieva 3 Тл для оценки гипоинтенсивности скорлупы на и показали высокую эффективность SWI изображений для дифференциальной диагностики СНД и БП.







Список использованной литературы:



[1] Halefoglu AM, Yousem DM. Susceptibility weighted imaging: Clinical applications and future directions. World J Radiol. 2018;10(4):30-45. doi:10.4329/wjr.v10.i4.30

[2] Langkammer C, Schweser F, Krebs N, et al. Quantitative susceptibility mapping (QSM) as a means to measure brain iron? A post mortem validation study. Neuroimage. 2012;62(3):1593-1599. doi:10.1016/j.neuroimage.2012.05.049

[3] Haller S, Haacke EM, Thurnher MM, Barkhof F. Susceptibility-weighted Imaging: Technical Essentials and Clinical Neurologic Applications. Radiology. 2021;299(1):3-26. doi:10.1148/radiol.2021203071

[4] Haacke EM, Mittal S, Wu Z, Neelavalli J, Cheng YC. Susceptibility-weighted imaging: technical aspects and clinical applications, part 1. AJNR Am J Neuroradiol. 2009;30(1):19-30. doi:10.3174/ajnr.A1400

[5] Verclytte S, Fisch O, Colas L, Vanaerde O, Toledano M, Budzik JF. ASL and susceptibility-weighted imaging contribution to the management of acute ischaemic stroke. Insights Imaging. 2017;8(1):91-100. doi:10.1007/s13244-016-0529-y

[6] Sehgal V, Delproposto Z, Haacke EM, et al. Clinical applications of neuroimaging with susceptibility-weighted imaging. J Magn Reson Imaging. 2005;22(4):439-450. doi:10.1002/jmri.20404

[7] McRobbie D, Moore E, Graves M, & Prince M. MRI from Picture to Proton. Cambridge university press. 2017.

[8] Haacke EM, Xu Y, Cheng, YC, Reichenbach J. Susceptibility weighted imaging (SWI). Magnetic Resonance in Medicine, 52(3), 2004;612–618. doi:10.1002/mrm.20198

[9] Liu C, Li W, Tong KA, Yeom KW, Kuzminski S. Susceptibility-weighted imaging and quantitative susceptibility mapping in the brain. J Magn Reson Imaging. 2015;42(1):23-41. doi:10.1002/jmri.24768

[10] Gasparotti R, Pinelli L, Liserre R. New MR sequences in daily practice: susceptibility weighted imaging. A pictorial essay. Insights Imaging. 2011;2(3):335-347. doi:10.1007/s13244-011-0086-3

[11] Vander Linden C, Verhelst H, Genbrugge E, et al. Is diffuse axonal injury on susceptibility weighted imaging a biomarker for executive functioning in adolescents with traumatic brain injury? Eur J Paediatr Neurol. 2019;23(3):525-536. doi:10.1016/j.ejpn.2019.04.003

[12] Liu J, Kou Z, Tian Y. Diffuse axonal injury after traumatic cerebral microbleeds: an evaluation of imaging techniques. Neural Regen Res. 2014;9(12):1222-1230. doi:10.4103/1673-5374.135330

[13] Wolfgang R, Balzer T, Grosu DS, Allkemper T. Clinical MR Imaging. Springer-Verlag Berlin Heidelberg. 2010. doi:10.1007/978-3-540-74504-4_2

[14] Meoded A, Poretti A, Benson JE, Tekes A, Huisman TA. Evaluation of the ischemic penumbra focusing on the venous drainage: the role of susceptibility weighted imaging (SWI) in pediatric ischemic cerebral stroke. J Neuroradiol. 2014;41(2):108-116. doi:10.1016/j.neurad.2013.04.002

[15] Bhattacharjee R, Gupta RK, Das B, Dixit VK, Gupta P, Singh A. Penumbra quantification from MR SWI-DWI mismatch and its comparison with MR ASL PWI-DWI mismatch in patients with acute ischemic stroke. NMR Biomed. 2021;34(7):e4526. doi:10.1002/nbm.4526

[16] Kesavadas C, Santhosh K, Thomas B. Susceptibility weighted imaging in cerebral hypoperfusion-can we predict increased oxygen extraction fraction?. Neuroradiology. 2010;52(11):1047-1054. doi:10.1007/s00234-010-0733-2

[17] Kao HW, Tsai FY, Hasso AN. Predicting stroke evolution: comparison of susceptibility-weighted MR imaging with MR perfusion. Eur Radiol. 2012;22(7):1397-1403. doi:10.1007/s00330-012-2387-4

[18] Sparacia G, Speciale C, Banco A, Bencivinni F, Midiri M. Accuracy of SWI sequences compared to T2*-weighted gradient echo sequences in the detection of cerebral cavernous malformations in the familial form. Neuroradiol J. 2016;29(5):326-335. doi:10.1177/1971400916665376

[19] Ruíz DS, Yilmaz H, Gailloud P. Cerebral developmental venous anomalies: current concepts. Ann Neurol. 2009;66(3):271-283. doi:10.1002/ana.21754

[20] Carocci A, Catalano A, Sinicropi MS, Genchi G. Oxidative stress and neurodegeneration: the involvement of iron. Biometals. 2018;31(5):715-735. doi:10.1007/s10534-018-0126-2

[21] Belaidi AA, Bush AI. Iron neurochemistry in Alzheimer's disease and Parkinson's disease: targets for therapeutics. J Neurochem. 2016;139 Suppl 1:179-197. doi:10.1111/jnc.13425

[22] Wang Z, Luo XG, Gao C. Utility of susceptibility-weighted imaging in Parkinson's disease and atypical Parkinsonian disorders. Transl Neurodegener. 2016;5:17. doi:10.1186/s40035-016-0064-2

[23] Blazejewska AI, Schwarz ST, Pitiot A, et al. Visualization of nigrosome 1 and its loss in PD: pathoanatomical correlation and in vivo 7 T MRI. Neurology. 2013;81(6):534-540. doi:10.1212/WNL.0b013e31829e6fd2

[24] Gao P, Zhou PY, Wang PQ, et al. Universality analysis of the existence of substantia nigra "swallow tail" appearance of non-Parkinson patients in 3T SWI. Eur Rev Med Pharmacol Sci. 2016;20(7):1307-1314.

[25] Zorzenon CD, Bienes GH, Alves ED, Tibana LA, Júnior HC, Ferraz HB. Magnetic resonance imaging evaluation of nigrosome 1 and neuromelanin can assist Parkinson's disease diagnosis, but requires an expert neuroradiologist. Parkinsonism & Related Disorders. 2021;1;83:8-12. doi.org/10.1016/j.parkreldis.2020.12.006

[26] Zhao XJ, Niu XY, You HY, et al. Signal Alteration of Substantia Nigra on 3.0T Susceptibility-weighted Imaging in Parkinson's Disease and Vascular Parkinsonism. Curr Med Sci. 2019;39(5):831-835. doi:10.1007/s11596-019-2113-4

[27] Thanvi B, Lo N, Robinson T. Vascular parkinsonism--an important cause of parkinsonism in older people. Age Ageing. 2005;34(2):114-119. doi:10.1093/ageing/afi025

[28] McFarland NR. Diagnostic Approach to Atypical Parkinsonian Syndromes. Continuum (Minneap Minn). 2016;22(4 Movement Disorders):1117-1142. doi:10.1212/CON.0000000000000348

[29] Yoon RG, Kim SJ, Kim HS, et al. The utility of susceptibility-weighted imaging for differentiating Parkinsonism-predominant multiple system atrophy from Parkinson's disease: correlation with 18F-flurodeoxyglucose positron-emission tomography. Neurosci Lett. 2015;584:296-301. doi:10.1016/j.neulet.2014.10.046
